Crossview para arcgis 10

En este tutorial veremos cómo utilizar la nueva versión CrossView, la cual es más compacta y mucho más sencilla de utilizar. Recordemos que CrossView para Arcgis 10 es una herramienta que permite realizar y analizar perfiles o secciones transversales. Lo puedes descargar ingresando a crossviewgis.
Es importante tener en cuenta que para usar la herramienta necesitamos contar previamente con las capas (raster) sobre las cuales vamos a realizar el corte, las líneas sobre las cuales vamos a realizar los cortes y los pozos que vamos a colocar en el perfil para mar información ver cortes con crossview.

Paso 1. Al instalar la herramienta, puedes agregarla a la vista igual a cualquier otra caja de herramientas de Arcgis. Aparecerá como se ve en la siguiente gráfica.

Crossview

Paso 2. Activamos las ventanas de la herramienta dando clic en CrossView Of Contents.

Crossview contenido
Paso 3. Activamos la ventana donde se mostrará el perfil dando clic en Profile window, tal como se muestra a continuación

Crossview profile

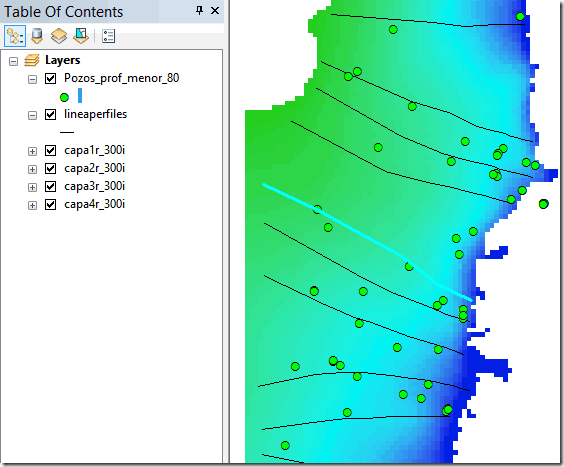

Paso 4. Seleccionamos la línea sobre la que queremos realizar el perfil.

Perfil en arcgis

Paso 5. Damos clic en el botón Create cross section, tal como aparece en la siguiente figura.

crear seccion

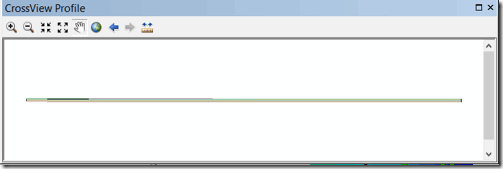

Automáticamente se muestra el perfil realizado.

perfil realizado con crossview

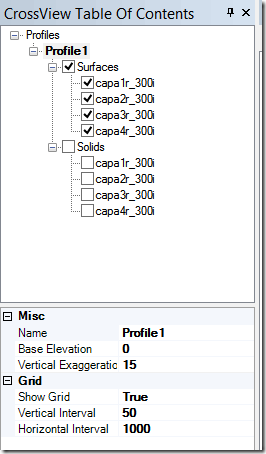

Podemos cambiar las propiedades de este corte. Por ejemplo: una exageración vertical de 15 y colocar la grilla. Eso lo hacemos en el panel Misc y Grid de la tabla de contenido de crossview.

propiedades del perfil

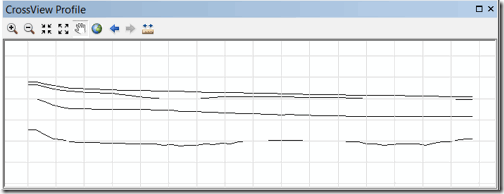

El resultado es el siguiente.

seccion transversal realizada

Paso 6. Para agregar pozos, damos clic derecho sobre Profile1 y luego en la opción Add Profile Layer.

agregado pozos al perfil

En la ventana que aparece, en Name escribimos Pozo; en Profile Layer Type seleccionamos la opción Point to Line (que dibujará los pozos como una línea).

Pozos como linea

finalmente seleccionamos la capa donde están los pozos.

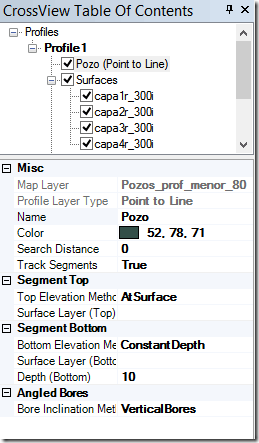

modificando capa pozos

Realizamos los siguientes cambios.

Search Distance. Escribimos 1000, lo que significa que agregará al perfil todos aquellos pozos que se encuentran a 1000 metros de la línea seleccionada para realizer el perfil.

Top Elevation Method. Seleccionamos la opción AtSrface. Lo que significa que el pozo se dibujará desde la superfice o de la capa más superficial.

Surface Layer (top). Seleccionamos la capa capa1r_300i que es la capa más superficial.
Bottom Elevation Method. Seleccionamos la opción DepthField.

Surface Layer (Bottom). Seleccionamos la capa inferior del perfil capa4r_300i.

Depth field (Bottom). Indicamos el campo que tiene la profundidad del pozo. En este caso es Filtro_fin.

Veremos la venta propiedades quedará de la siguiente forma.
propiedades modificadas

El perfil con los pozos se verá así.
 perfil-con-pozos-como-linea

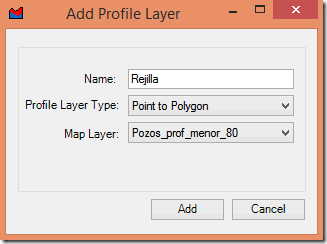

Paso 7. Para agregar las rejillas de los pozos agregamos una nueva capa tal como hiciemos en el paso 6. La llamaremos rejilla; en Profile Layer Type seleccionamos la opción Point to Polygon y finalmente seleccionamos la capa donde tenemos los datos.

rejilla de los pozos
Clic en Add para agregar la capa a la tabla de contenido. Una vez agregada, la seleccionamos para cambiar sus propiedades.

Search Distance. Escribimos 1000.

Top Elevation Method. Seleccionamos la opción Depth field. Lo que significa que vamos a indicar una profundidad inicial.

Surface Layer (top). Seleccionamos la capa capa1r_300i que es la capa más superficial.

Surface Layer (top). Seleccionamos el campo que contiene la profundidad de la parte superior de la rejilla. En este caso es Filtro_ini.

Bottom Elevation Method. Seleccionamos la opción DepthField.

Surface Layer (Bottom). Seleccionamos la capa inferior del perfil capa4r_300i.

Depth field (Bottom). Indicamos el campo que tiene la profundidad del pozo. En este caso es Filtro_fin.

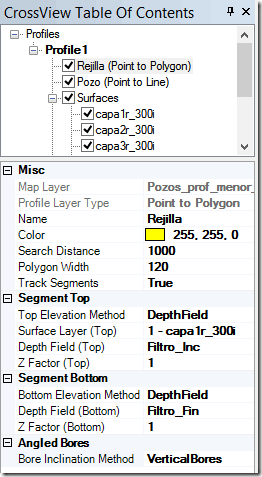

propiedades de los pozos

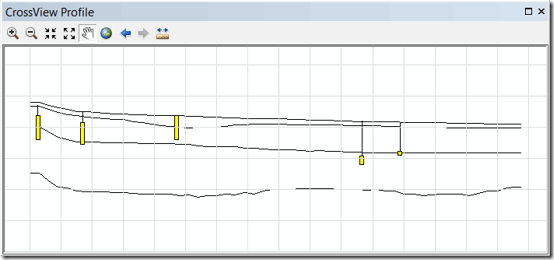

Finalmente se obtiene el siguiente resultado.
perfil con pozos en crossview
