05 noviembre 2013

Longitud del cauce principal de la cuenca con arcgis

A la altura de este curso de análisis morfométrico de una cuenca, le toca el turno al tutorial de arcgis donde vamos a ver como calcular la longitud del cauce principal. La longitud del cauce principal de una cuenca se utiliza para el tiempo de concentración, que se quizá veamos alguno de estos tutoriales. Es importante resaltar que este artículo hace parte de una serie que pretende ilustrar como realizar un análisis hidrológico con ArcGis, el lector deberá iniciar el estudio desde El Análisis Morfométrico de una cuenca de la etiqueta Curso hidrología.

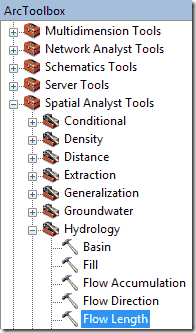

Paso 1. Nos vamos a ArcToolbox seguido de Spatial Analyst Tools luego hydrology y finalmente flow Length.

Longitud-de-flujo-de-una-cuenca

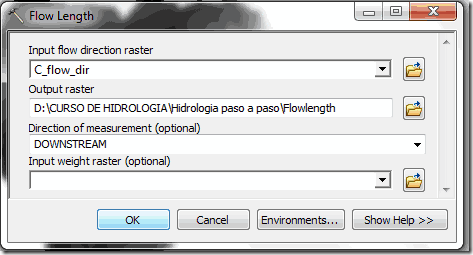

Paso 2. En la ventana que aparece indicamos el raster de dirección de flujo (flow_dir), el nombre del archivo de salida (flowlength) y la señalamos la opción DOWNSTREAM, que calcula la longitud de flujo aguas abajo que consiste en la distancia que una gota de agua viajaría para alcanzar el punto de cierre de la cuenca.

ventana-flow-length

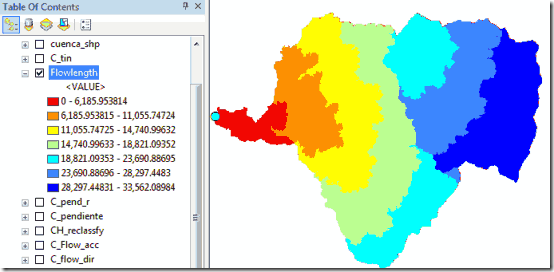

Paso 3. Como resultado obtenemos distancias desde los puntos más alejados hasta la salida de la cuenca. En este caso la distancia más larga es de 33.56 km, que sería la longitud del cauce principal de la cuenca.

longitud-del-cauce-principal-cuenca

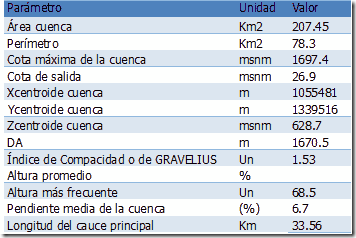

Hasta el momento contamos con la siguiente información del análisis hidrológico con arcgis.

analisis-hidrologico-con-arcgis

Nos vemos en un próximo tutorial de arcgis paso a paso.






4 comentarios :

  1. Excelente el curso de hidrología. Una pregunta en referencia a este punto. El tiempo de concentración se calcula frecuentemente en función de la cota máxima y cota mínima del cauce mas largo. No siempre el cauce mas largo termina en la cota máxima de la cuenca. Te pregunto ¿Cual sería la cota máxima del cauce mas largo?. Y muchas gracias de nuevo por estos tutoriales

    ResponderEliminar
    Respuestas
    1. Hola Carlos, para efectos prácticos y como una de las tantas definiciones del tiempo de residencia es el tiempo que demora una gota de agua en la parte más alejada hasta la salida... la cota máxima y mínima la podemos halla con los extremos del cauce más largo, creo que un proximo tutorial donde hablemos del perfil de cauce principal lo veremos.

      Saludos
