Georeferenciar en ArcGis

25 de sep. de 2012 3 min de lectura

La georeferenciación en ArcGis consiste en asignar coordenadas cartográficas a una imagen utilizando puntos de control cuyas coordenadas se conoce tanto en la imagen como en la cartografía de referencia. Para ello se utiliza el proceso de georeferenciación. En este tutorial de ArcGis, veremos como georeferenciar una imagen del municipio de Apartadó – Antioquia en Colombia

Georeferenciar en Arcgis

Para georeferenciar la imagen, seguiremos los siguientes pasos.

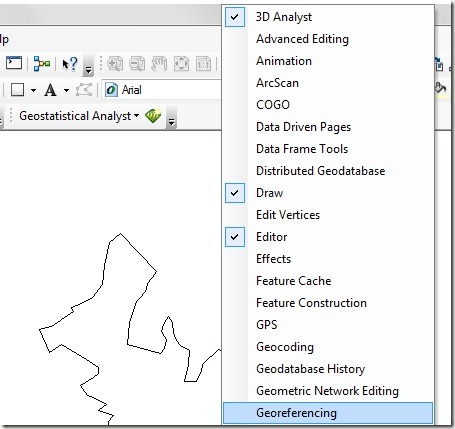

Paso 1: Activamos la extensión "georeferencing", para ello damos clic derecho sobre la barra de menú en la parte superior del área de trabajo y seleccionamos georeferencing.

2 menu-georeferencing

A la vista se agregará la siguiente herramienta.

3 herramienta-georeferencing

Paso 2. Agregamos la imagen a la vista ingresas a ArcMap, para ello nos vamos al icono add data y buscamos la imagen correspondiente.

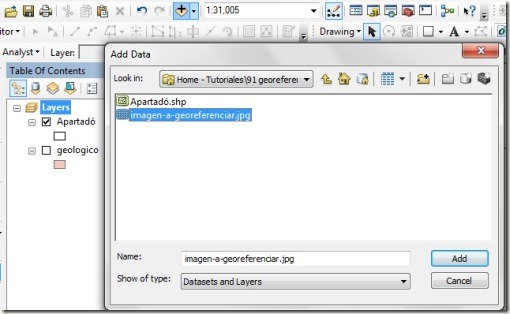

4 agregando-imagen-a-georeferenciar

El resultado es el siguiente.

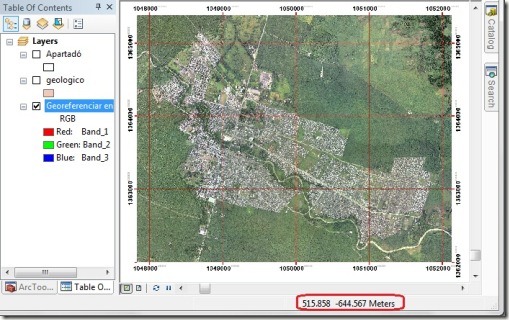

5 imagen-a-georeferenciar-en-arcgis

Si observamos en la parte inferior, se ve que las coordenadas son 515,858 y -644,567 que están lejos de nuestras cartografía base.

Paso 3: desactivamos la opción "Auto Adjust" del menú "Georeferencing".

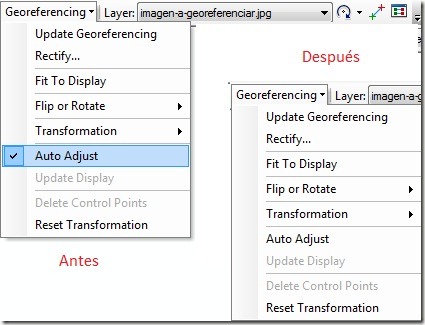

6  desactivar-Auto-Adjust

Paso 4: Damos clic en el botón "Add Control Points" de la barra de herramientas de georeferencing.

7 Add-Control-Points

Luego iniciamos poniendo los puntos de control en los lugares donde conocemos las coordenadas de la imagen, en el caso de la imagen tenemos una cuadricula que nos permite conocer las coordenadas.

El ejercicio lo vamos hacer con 4 puntos señalados en la imagen cuyas coordenadas son las siguientes:

  • Punto 1: X = 1049000; Y = 1365000.
  • Punto 2: X = 1051000; Y = 1365000.
  • Punto 3: X = 1052000; Y = 1362000.
  • Punto 4: X = 1048000; Y = 1363000.

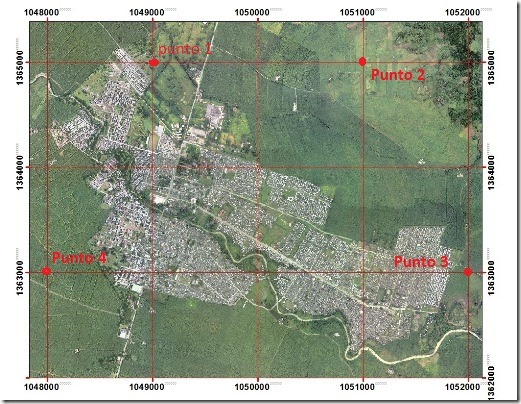

8 puntos-de-control

Una vez identificados los puntos de control en la imagen, le asignaremos las coordenadas, dando en primer lugar un clic izquierdo sobre el punto y luego un click derecho para desplegar el menú "Input X and Y", lo seleccionamos …

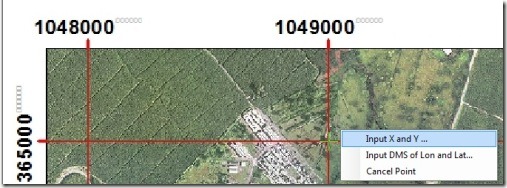

9 input-X-and-Y

Se nos abrirá una ventana donde ingresamos las coordenadas X-Y para cada punto de control.

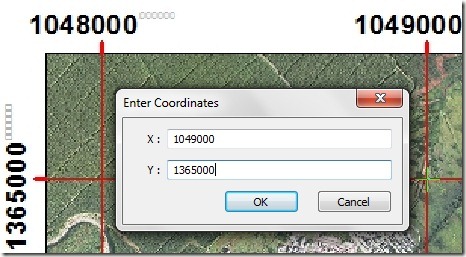

10 introduciendo-coordenadas-XY

Este paso lo repetimos para cada uno de los puntos de control seleccionados, los cuales deben ser como mínimo 4.

Paso 5: activamos nuevamente "Auto Adjust" y la imagen se desaparecerá de la vista, debido a que se acomodó en las coordenadas asignadas.

11 activar-auto-adjust

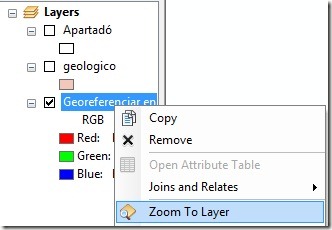

Para ver la imagen, en el panel de navegación del lado derecho, damos clic derecho sobre el nombre de la imagen georeferenciada y seleccionamos la opción Zoom To Layer.

12 Zoom-to-layer

El resultado es el siguiente.

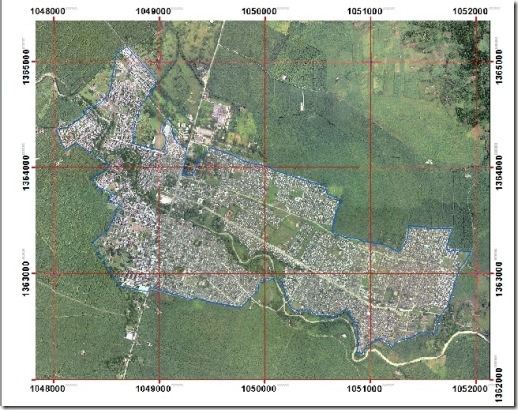

12 imagen-georeferenciada

Se observa que nuestra imagen coincide con el polígono de referencia que está en color azul.

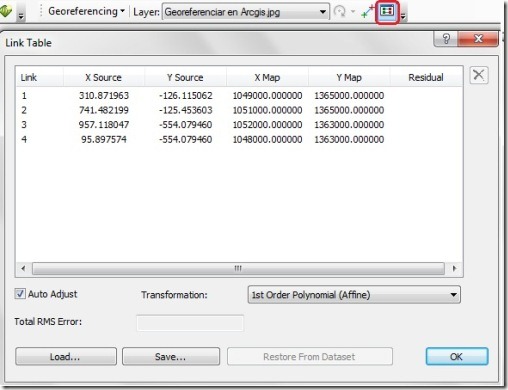

Paso 6. Verificamos que esten bien los puntos de control, para lo cual damos clic en el botón "View Link Table" de la barra de herramientas de georeferencing. Ello permitirá desplegar una ventana que nos muestra las coordenadas que ingresadas y constatar que sean correctas.

13 link-table

Paso 7: Para guardar la imagen georeferenciada, damos clic en "Rectify" de menú "Georeferencing".

14 rectificar-imagen

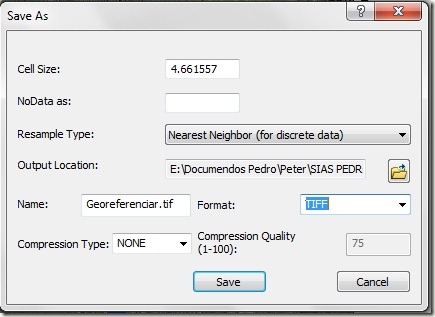

Se desplegará una pantalla donde seleccionamos la dirección donde se guardará la imagen georeferenciada, el tamaño de la celda, el tipo de formato…

14 guardando-imagen-georeferenciada

Damos clic en Save para guardar y listo.

Paso 8: finalmente le asignamos la proyección, para lo cual en "ToolBox" vamos a "Data Management Tools/Projections and transformations/Define projection".

Adaptado de La red SIG para todos.

Pedro Villegas

Ingeniero Civil, Master en Ingeniería con énfasis en hidrogeología
